2015 年以来， Android 开发领域里对热修复技术的讨论和分享越来越多，同时也出现了一些不同的解决方案，如 QQ 空间补丁方案、阿里 AndFix 以及微信 Tinker ，它们在原理各有不同，适用场景各异，到底采用哪种方案，是开发者比较头疼的问题。本文希望通过介绍 QQ 空间补丁、 Tinker 以及基于 AndFix 的阿里百川 HotFix 技术的原理分析和横向比较，帮助开发者更深入了解热修复方案。
技术背景
一、正常开发流程
从流程来看，传统的开发流程存在很多弊端：
重新发布版本代价太大
用户下载安装成本太高
BUG 修复不及时，用户体验太差
二、热修复开发流程
而热修复的开发流程显得更加灵活，优势很多：
无需重新发版，实时高效热修复
用户无感知修复，无需下载新的应用，代价小
修复成功率高，把损失降到最低
业界热门的热修复技术
热修复作为当下热门的技术，在业界内比较著名的有阿里巴巴的 AndFix 、 Dexposed ，腾讯 QQ 空间的超级补丁技术和微信的 Tinker 。最近阿里百川推出的 HotFix 热修复服务就基于 AndFix 技术，定位于线上紧急 BUG 的即时修复，所以 AndFix 技术这块我们重点分析阿里百川 HotFix 。下面，我们就分别介绍 QQ 空间超级热补丁技术和微信的 Tinker 以及阿里百川 HotFix 技术。
一、 QQ 空间超级补丁技术
超级补丁技术基于 DEX 分包方案，使用了多 DEX 加载的原理，大致的过程就是：把 BUG 方法修复以后，放到一个单独的 DEX 里，插入到 dexElements 数组的最前面，让虚拟机去加载修复完后的方法。
当 patch.dex 中包含 Test.class 时就会优先加载，在后续的 DEX 中遇到 Test.class 的话就会直接返回而不去加载，这样就达到了修复的目的。
但是有一个问题是，当两个调用关系的类不在同一个 DEX 时，就会产生异常报错。我们知道，在 APK 安装时，虚拟机需要将 classes.dex 优化成 odex 文件，然后才会执行。在这个过程中，会进行类的 verify 操作，如果调用关系的类都在同一个 DEX 中的话就会被打上 CLASS_ISPREVERIFIED 的标志，然后才会写入 odex 文件。
所以，为了可以正常的进行打补丁修复，必须避免类被打上 CLASS_ISPREVERIFIED 标志，具体的做法就是单独放一个类在另外 DEX 中，让其他类调用。
我们来逆向手机 QQ 空间 APK 看一下具体的实现：
先进入程序入口 QZoneRealApplication ，在 attachBaseContext 中进行了两步操作：修复 CLASS_ISPREVERIFIED 标志导致的 unexpected DEX problem 异常、加载修复的 DEX 。
- 修复 unexpectedDEX problem 异常
先看代码：
可以看到，这里是要加载一个 libs 目录下的 dalvikhack.jar 。在项目的 assets/libs 找到该文件，解压得到 classes.dex 文件，逆向打开该 DEX 文件，

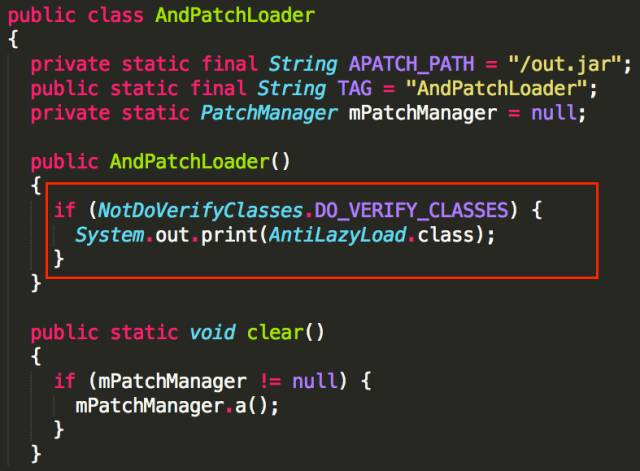

通过不同的 DEX 加载进来，然后在每一个类的构造方法中引用其他 dex 中的唯一类 AnitLazyLoad ，避免类被打上 CLASS_ISPREVERIFIED 标志。
在无修复的情况下，将 DO_VERIFY_CLASSES 设置为 false ，提高性能。只有在需要修复的时候，才设置为 true 。
至于如何加载进来，与接下来第二个步骤基本相同。
- 加载修复的 DEX
从 loadPatchDex()方法进入，经过几次跳转，到达核心的代码段， SystemClassLoaderInjector.c()。由于进行了混淆和多次方法的跳转，于是将核心代码段做了如下整理：
修复的步骤为：
-
可以看出是通过获取到当前应用的 Classloader ，即为 BaseDexClassloader
-
通过反射获取到他的 DexPathList 属性对象 pathList
-
通过反射调用 pathList 的 dexElements 方法把 patch.dex 转化为 Element[]
-
两个 Element[]进行合并，把 patch.dex 放到最前面去
-
加载 Element[]，达到修复目的
整体的流程图如下：
从流程图来看，可以很明显的找到这种方式的特点：
优势：
没有合成整包（和微信 Tinker 比起来），产物比较小，比较灵活
可以实现类替换，兼容性高。（某些三星手机不起作用）
不足：
-
不支持即时生效，必须通过重启才能生效。
-
为了实现修复这个过程，必须在应用中加入两个 dex ！ dalvikhack.dex 中只有一个类，对性能影响不大，但是对于 patch.dex 来说，修复的类到了一定数量，就需要花不少的时间加载。对手淘这种航母级应用来说，启动耗时增加 2s 以上是不能够接受的事。
-
在 ART 模式下，如果类修改了结构，就会出现内存错乱的问题。为了解决这个问题，就必须把所有相关的调用类、父类子类等等全部加载到 patch.dex 中，导致补丁包异常的大，进一步增加应用启动加载的时候，耗时更加严重。
二、微信 Tinker

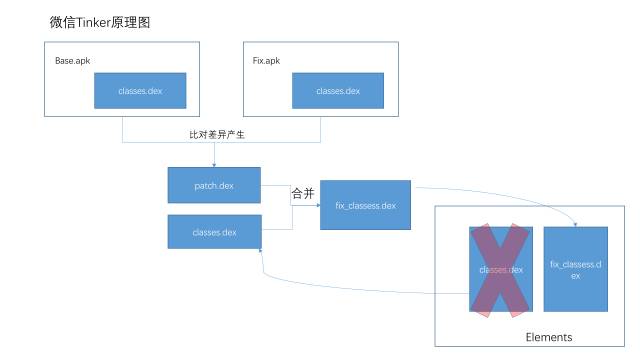

微信针对 QQ 空间超级补丁技术的不足提出了一个提供 DEX 差量包，整体替换 DEX 的方案。主要的原理是与 QQ 空间超级补丁技术基本相同，区别在于不再将 patch.dex 增加到 elements 数组中，而是差量的方式给出 patch.dex ，然后将 patch.dex 与应用的 classes.dex 合并，然后整体替换掉旧的 DEX ，达到修复的目的。
我们来逆向微信 APK 看一下具体的实现：
先找到应用入口 TinkerApplication ，在 onBaseContextAttached()调用了 loadTinker(),
进入 TinkerLoader 的 tryLoad()方法中，
从方法名可以预见，在 tryLoadPatchFilesInternal()中尝试加载本地的补丁，再经过跳转进入核心修复功能类 SystemClassLoaderAdder.class 中。
代码中可以看出，根据 Android 版本的不同，分别采取具体的修复操作，不过原理都是一样的。我们以 V19 为例，
从代码中可以看到，通过反射操作得到 PathClassLoader 的 DexPatchList,反射调用 patchlist 的 makeDexElements()方法吧本地的 dex 文件直接替换到 Element[]数组中去，达到修复的目的。

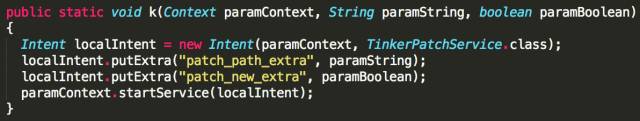

对于如何进行 patch.dex 与 classes.dex 的合并操作，这里微信开启了一个新的进程，开启新进程的服务 TinkerPatchService 进行合并。
整体的流程如下：
从流程图来看，同样可以很明显的找到这种方式的特点：
优势：
合成整包，不用在构造函数插入代码，防止 verify ， verify 和 opt 在编译期间就已经完成，不会在运行期间进行
性能提高。兼容性和稳定性比较高。
开发者透明，不需要对包进行额外处理。
不足：
与超级补丁技术一样，不支持即时生效，必须通过重启应用的方式才能生效。
需要给应用开启新的进程才能进行合并，并且很容易因为内存消耗等原因合并失败。
合并时占用额外磁盘空间，对于多 DEX 的应用来说，如果修改了多个 DEX 文件，就需要下发多个 patch.dex 与对应的 classes.dex 进行合并操作时这种情况会更严重，因此合并过程的失败率也会更高。
三、阿里百川 HotFix
阿里百川推出的热修复 HotFix 服务，相对于 QQ 空间超级补丁技术和微信 Tinker 来说，定位于紧急 bug 修复的场景下，能够最及时的修复 bug ，下拉补丁立即生效无需等待。
1 、 AndFix 实现原理
AndFix 不同于 QQ 空间超级补丁技术和微信 Tinker 通过增加或替换整个 DEX 的方案，提供了一种运行时在 Native 修改 Filed 指针的方式，实现方法的替换，达到即时生效无需重启，对应用无性能消耗的目的。
原理图如下：
2 、 AndFix 实现过程
对于实现方法的替换，需要在 Native 层操作，经过三个步骤：
接下来以 Dalvik 设备为例，来分析具体的实现过程：
2.1 setup()
对于 Dalvik 来说，遵循 JIT 即时编译机制，需要在运行时装载 libdvm.so 动态库，获取以下内部函数：
1 ） dvmThreadSelf( )：查询当前的线程；
2 ） dvmDecodeIndirectRef()：根据当前线程获得 ClassObject 对象。

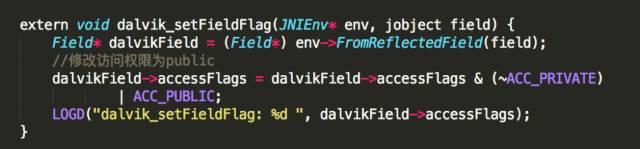

2.2 setFieldFlag
该操作的目的：让 private 、 protected 的方法和字段可被动态库看见并识别。原因在于动态库会忽略非 public 属性的字段和方法。

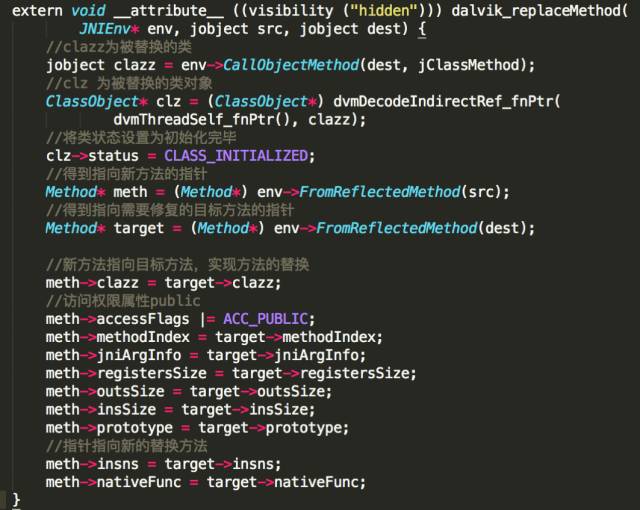

2.3 replaceMethod
该步骤是方法替换的核心，替换的流程如下：
AndFix 对 ART 设备同样支持，具体的过程与 Dalvik 相似，这里不再赘述。
从技术原理，不难看出阿里百川 HotFix 的几个特点：
最大的优势在于
BUG 修复的即时性
补丁包同样采用差量技术，生成的 PATCH 体积小
对应用无侵入，几乎无性能损耗
不足：
不支持新增字段，以及修改<init>方法，也不支持对资源的替换。
由于厂商的自定义 ROM ，对少数机型暂不支持。
综合分析如下：
热修复的坑和解
我们可以看到， QQ 空间超级补丁技术和微信 Tinker 的修复原理都基于类加载，在功能上已经支持类、资源的替换和新增，功能非常强大。既然已经有了这么强大的热修复技术，为什么阿里百川还要推出自己的热修复方案 HotFix 呢？
一、多 DEX 带来的性能问题和影响
我们知道，多 DEX 方案用来解决应用方法数 65k 的问题，现在 Google 也官方支持了 MultiDex 的实现方案。但是，这实在是应用因方法数超出而作出的不得已的下策，但是超级补丁技术和 Tinker 作为一种热修复的方案，平生给应用增加了多个 DEX ，而多 DEX 技术最大的问题在于性能上的坑，因此基于这种方案的补丁技术影响应用的性能是无疑的。
- 启动加载时间过长
我们可以看到，超级补丁技术和 Tinker 都选择在 Application 的 attachBaseContext()进行补丁 dex 的加载，即使这是加载 dex 的最佳时机，但是依然会带来很大的性能问题，首当其冲的就是启动时间太长。
对于补丁 DEX 来说，应用启动时虚拟机会进行 dexopt 操作，将 patch.dex 文件转换成 odex 文件，这个过程非常耗时。而这个过程，又要求需要在主线程中，以同步的方式执行，否则无法成功进行修复。就 DEX 的加载时间，大概做了以下的时间测试。
随着 patch.dex 的增加，在不做任何优化的情况下，启动时间也直线增长。对于一个应用来说，这简直是灾难性的。
- 易造成应用的 ANR 和 Crash
正是尤其多 DEX 加载导致了启动时间过长，很容易就会引发应用的 ANR 。我们知道当应用在主线程等待超过 5s 以后，就会直接导致长时间无响应而退出。超级补丁技术为保证 ART 不出现地址错乱问题，需要将所有关联的类全部加入到补丁中，而微信 Tinker 采取一种差量包合并加载的方式，都会使要加载的 dex 体积变得很大。这也很大程度上容易导致 ANR 情况的出现。
除了应用 ANR 以外，多 DEX 模式也同样很容易导致 Crash 情况的出现。我们知道，超级补丁技术为了保证 ART 设备下不出现地址错乱问题，需要把修改类的所有相关类全部加入到补丁中，这里会出现一个问题，为了保证补丁包的体积最小，能否保证引入全部的关联类而不引入无关的类呢？一旦没有引入关联的类，就会出现以下的异常：
NoClassDefFoundError
Could not find class
Could not find method
出现这些异常，就会直接导致应用的 Crash 退出。
所以，不难看出如果我们需要修复一个不是 Crash 的 BUG ，但是因为未加入相关类而导致了更严重的 Crash ，就更加的得不偿失。
总的来说，热修复本质的目的是为了保证应用更加稳定，而不是为了更强大的功能引入更大的风险和不稳定性。
二、热修复 or 插件化？
我们经常提到热修复和插件化，这都是当下热门的新兴技术。在讲述之前，需要对这两个概念进行一下解释。
插件化：一个程序划分为不同的部分，以插件的形式加载到应用中去，本质上它使用的技术还是热修复技术，只是加入了更多工程实践，让它支持大规模的代码更新以及资源和 SO 包的更新。
热修复：当线上应用出现紧急 BUG ，为了避免重新发版，并且保证修复的及时性而进行的一项在线推送补丁的修复方案。
显然，从概念上我们可以看到，插件化使用场景更多是功能，热修复使用常见在于修复。从这个层面来说，插件化必然功能更加强大，能做的事情也更多。 QQ 空间超级补丁技术和微信 Tinker 从类、资源的替换和更新上来看，与其说是热修复，不如说是插件化。
当然，强大的功能也就增加了不稳定的因素。比如上文提到的增加启动时间，导致 ANR 、 Crash 的问题。
QQ 空间超级补丁技术和微信 Tinker 提供了更加强大的功能，但是对应用的性能和稳定有较大的影响，就 BUG 修复的这个使用场景上还不够明确，并且显得过重。
针对应用的性能损耗，我们可以举例做一个对比。
某 APP 的启动载入时间为 3s 左右，本身就是基于多 DEX 模式的实现。
分别接入三种热修复服务，根据腾讯提供超级补丁技术和 Tinker 的数据，那么会变成以下的场景：
阿里百川 HotFix:启动时间几乎无增加，不增加运行期额外的磁盘消耗。
QQ 空间超级补丁技术：如果应用有 700 个类，启动耗时增加超过 2.5s ，达到 5.5s 以上。
微信 Tinker ：假设应用有 5 个 DEX 文件，分别修改了这 5 个 DEX ，产生 5 个 patch.dex 文件，就要进行 5 次的 patch 合并动作，假设每个补丁 1M ，那么就要多占用 7.5M 的磁盘空间。
显然对于修复紧急 BUG 这个场景，阿里百川 HotFix 的更为合适，它更加轻量，可以在不重启的情况下生效，且对性能几乎没有影响。微信 Tinker 、 QQ 空间超级补丁技术更多地把场景定位在发布小的新功能上，采用 ClassLoader 的模式，牺牲较高的性能代价去实现类、资源新增或替换的功能。阿里百川 HotFix 对应用本身做到无侵入，无性能损耗。
总结
QQ 空间超级补丁技术和微信 Tinker 支持新增类和资源的替换，在一些功能化的更新上更为强大，但对应用的性能和稳定会有的一定的影响；阿里百川 HotFix 虽然暂时不支持新增类和资源的替换，对新功能的发布也有所限制，但是作为一项定位为线上紧急 BUG 的热修复的服务来说，能够真正做到 BUG 即时修复用户无感知，同时保证对应用性能不产生不必要的损耗，在热修复方面不失为一个好的选择。
